Describir el Modelo OSI

Capa física (Capa 1)
Es la que se encarga de las conexiones físicas de la computadora hacia la red, tanto en lo que se refiere al medio físico como a la forma en la que se transmite la información. Sus principales funciones se pueden resumir como: • Definir el medio o medios físicos por los que va a viajar la comunicación: cable de pares trenzados (o no, como en RS232/EIA232), coaxial, guías de onda, aire, fibra óptica. • Definir las características materiales (componentes y conectores mecánicos) y eléctricas (niveles de tensión) que se van a usar en la transmisión de los datos por los medios físicos.

Capa de
enlace de datos (Capa 2)
Esta capa se ocupa del direccionamiento físico, de la topología de la red, del acceso a la red, de la notificación de errores, de la distribución ordenada de tramas y del control del flujo.

Capa de red (Capa 3)
El objetivo de la capa de red es hacer que los datos lleguen desde el origen al destino, aún cuando ambos no estén conectados directamente. Los dispositivos que facilitan tal tarea se denominan encaminadores, aunque es más frecuente encontrar el nombre inglés routers y, en ocasiones enrutadores. En este nivel se realiza el direccionamiento lógico y la determinación de la ruta de los datos hasta su receptor final.

Capa de transporte (Capa 4)
Capa encargada de efectuar el transporte de los datos (que se encuentran dentro del paquete) de la máquina origen a la de destino, independizándolo del tipo de red física que se esté utilizando. La PDU de la capa 4 se llama Segmento o Datagrama, dependiendo de si corresponde a UDP o TCP. Sus protocolos son TCP y UDP; el primero orientado a conexión y el otro sin conexión.

Capa de sesión (Capa 5)
Esta capa es la que se encarga de mantener y controlar el enlace establecido entre los dos computadores que están transmitiendo datos de cualquier índole. Por lo tanto, el servicio provisto por esta capa es la capacidad de asegurar que, dada una sesión establecida entre dos máquinas, la misma se pueda efectuar para las operaciones definidas de principio a fin, reanudándolas en caso de interrupción. En muchos casos, los servicios de la capa de sesión son parcial o totalmente prescindibles.

Capa de presentación (Capa 6)
El objetivo es encargarse de la representación de la información, de manera que aunque distintos equipos puedan tener diferentes representaciones internas de caracteres los datos lleguen de manera reconocible.

Capa de aplicación (Capa 7)
Ofrece a las aplicaciones la posibilidad de acceder a los servicios de las demás capas y define los protocolos que utilizan las aplicaciones para intercambiar datos, como correo electrónico (POP y SMTP), gestores de bases de datos y servidor de ficheros (FTP). Hay tantos protocolos como aplicaciones distintas y puesto que continuamente se desarrollan nuevas aplicaciones el número de protocolos crece sin parar.

Describir Las Arquitecturas de Red

Ethernet

Ethernet es un estándar de redes de computadoras de área local con acceso al medio por contienda CSMA/CDes Acceso Múltiple por Detección de Portadora con Detección de Colisiones"), es una técnica usada en redes Ethernet para mejorar sus prestaciones. El nombre viene del concepto físico de ether. Ethernet define las características de cableado y señalización de nivel físico y los formatos de tramas de datos del nivel de enlace de datos del modelo OSI. La Ethernet se tomó como base para la redacción del estándar internacional IEEE 802.3. Usualmente se toman Ethernet e IEEE 802.3 como sinónimos. Ambas se diferencian en uno de los campos de la trama de datos. Las tramas Ethernet e IEEE 802.3 pueden coexistir en la misma red.

ARCNET
Arquitectura de red de área local desarrollado por Datapoint Corporation que utiliza una técnica de acceso de paso de testigo como el Token Ring. La topología física es en forma de estrella mientras que la tipología lógica es en forma de anillo, utilizando cable coaxial y hubs pasivos (hasta 4 conexiones) o activos.

Token Ring
Token Ring es una arquitectura de red desarrollada por IBM en los años 1970 con topología lógica en anillo y técnica de acceso de paso de testigo. Token Ring se recoge en el estándar IEEE 802.5. En desuso por la popularización de Ethernet; actualmente no es empleada en diseños de redes.

Valorar El Ambiente Fisico

Instalacion Electrica
generalmente en una instalación para un red de computadoras se debe hacer con 2 circuitos separados, una para tensión esencial que es donde se va a conectar el cpu y otro circuito de tensión normal donde se va a conectar cualquier cosa como lamparas calculadoras, etc. cada circuito no debe tener mas de 6 ó 8 bocas para que no tengas problemas con los armónicos y no sobrecargue los circuitos. cada circuito esencial debe estar protejido con un disyuntor de 25A y una térmica de 16ª

Factores ambientales
Factores como temperatura, ruido, vibración e iluminación son aspectos que se deben de tomar en cuanta al momento de diseñar espacios adecuados para el diseño de una red entre los factores ambientales que se pueden prever podemos encontrar los siguientes:
Í Estructura de lugar
Í Alta tensión
Í Suela
Í Zona geográfica
Í Humedad
Í Temperatura ambiental
Í Polvo
Í Ruido
Í Interferencias
Í Distorsión
Í Ecos
Í Factor a medio de comunicación
Í Existencia de equipos de comunicación
FACTORES QUE SE DEBEN DE TOMAR EN CUENTA
Espacios adecuados para los equipos de aire acondicionado ý Espacios adecuados para los suministros de energía ý Colocar la red lejos de áreas que contengan materiales peligrosos ý Colocar la red lejos del ruido.

Normas de Seguridad e Higiene
Con respecto a las normas de seguridad.
1. Seguridad electrica. Revise bien las conexiones electricas yu asegurese que no esten enredados y no esten al nivel del piso. Asi se evita que en caso existir algun liquido a nivel del piso, no llegue a afectar las conexiones electricas y malograr el equipo.
2. No permita que se coma ni tome liquidos cerca de la PC. No hay nada mas desagradable que tener que liimpiar teclados llenos de cafe o migas de pan. Estos afectan el funcionamiento.
3. Seguridad Informatica. Si tienes informacion sensible, ponle contraseña a tu PC. No dejes escrito en ningun lugar visible tu contraseña. Si necesitas escribirlo, hazlo en una lilbreta de notas que siempre lleves contigo.
4. Instala antivirus, firewalls, anti-spam. para evitar que ocurran ataques a tu informacion.
5. Si tienes informacion critica, comprimelos con winzip o winrar, y ponles contraseña (diferente a la de tu login).

Cableado estructurado
El cableado estructurado consiste en el tendido de cables en el interior de un edificio con el propósito de implantar una red de área local. Suele tratarse de cable de par trenzado de cobre, para redes de tipo IEEE 802.3. No obstante, también puede tratarse de fibra óptica o cable coaxial. Descripción El tendido de cierta complejidad cuando se trata de cubrir áreas extensas tales como un edificio de varias plantas. En este sentido hay que tener en cuenta las limitaciones de diseño que impone la tecnología de red de área local que se desea implantar:
• La segmentación del tráfico de red.
• La longitud máxima de cada segmento de red.
• La presencia de interferencias electromagnéticas.
• La necesidad de redes locales virtuales.
• Etc.
Salvando estas limitaciones, la idea del cableado estructurado es simple:
• Tender cables en cada planta del edificio.
• Interconectar los cables de cada planta.

Tecnologias y Sistemas De Comunicacion y Enrutamiento

Concentrador o HUB

un concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos. Un concentrador funciona repitiendo cada paquete de datos en cada uno de los puertos con los que cuenta, excepto en el que ha recibido el paquete, de forma que todos los puntos tienen acceso a los datos. También se encarga de enviar una señal de choque a todos los puertos si detecta una colisión. Son la base para las redes de topología tipo estrella. Como alternativa existen los sistemas en los que los ordenadores están conectados en serie, es decir, a una línea que une varios o todos los ordenadores entre sí, antes de llegar al ordenador central.
Llamado también repetidor multipuerto, existen 3 clases.
• Pasivo: No necesita energía eléctrica. Se dedica a la interconexion.
• Activo: Necesita alimentación. Además de concentrar el cableado, regeneran la señal, eliminan el ruido y amplifican la señal
• Inteligente: También llamados smart hubs son hubs activos que incluyen microprocesador.

Repetidor
Un repetidor es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable. En telecomunicación el término repetidor tiene los siguientes significados normalizados:
1. Un dispositivo analógico que amplifica una señal de entrada, independientemente de su naturaleza (analógica o digital).
2. Un dispositivo digital que amplifica, conforma, retemporiza o lleva a cabo una combinación de cualquiera de estas funciones sobre una señal digital de entrada para su retransmisión. Los repetidores constituyen la forma más barata de extender una red.
Cuando se hace necesario extender la red más allá de su distancia o limitaciones relativas a los nodos, la posibilidad de utilizar un repetidor para enlazar segmentos es la mejor configuración, siempre y cuando los segmentos no generen mucho tráfico ni limiten los costes.

Router
El enrutador (calco del inglés router), direccionador, ruteador o encaminador es un dispositivo de hardware para interconexión de red de ordenadores que opera en la capa tres (nivel de red). Un enrutador es un dispositivo para la interconexión de redes informáticas que permite asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos. Los enrutadores pueden proporcionar conectividad dentro de las empresas, entre las empresas e Internet, y en el interior de proveedores de servicios de Internet (ISP). Los enrutadores más grandes (por ejemplo, el CRS-1 de Cisco o el Juniper T1600) interconectan ISPs, se utilizan dentro de los ISPs, o pueden ser utilizados en grandes redes de empresas.

Conmutador o switch
Un conmutador o switch es un dispositivo digital de lógica de interconexión de redes de computadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes (bridges), pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red. Un conmutador en el centro de una red en estrella.

Medios De Transmicion Fisica

Actualmente, la gran mayoría de las redes están conectadas por algún tipo de cableado, que actúa como medio de transmisión por donde pasan las señales entre los equipos. Existe una gran cantidad de tipos de cables. Algunos fabricantes de cables publican unos catálogos con más de 2.000 tipos diferentes que se pueden agrupar en tres grupos principales que conectan la mayoría de las redes:
• Cable coaxial.
• Cable de par trenzado (apantallado y no apantallado).
• Cable de fibra óptica.

MEDIOS GUIADOS:
Se conoce como medios guiados a aquellos que utilizan unos componentes físicos y sólidos para la transmisión de datos. También conocidos como medios de transmisión por cable.

• Cable de pares / Par Trenzado:

Consiste en hilos de cobre aislados por una cubierta plástica y torzonada entre sí. Debido a que puede haber acoples entre pares, estos se trenza con pasos diferentes. La utilización del trenzado tiende a disminuir la interferencia electromagnética.

Cable Coaxial:
Consiste en un cable conductor interno (cilíndrico) separado de otro cable conductor externo por anillos aislantes o por un aislante macizo. Todo esto se recubre por otra capa aislante que es la funda del cable. Este cable, aunque es más caro que el par trenzado, se puede utilizar a más larga distancia, con velocidades de transmisión superiores, menos interferencias y permite conectar más estaciones.

Fibra Óptica:
Es el medio de transmisión mas novedoso dentro de los guiados y su uso se esta masificando en todo el mundo reemplazando el par trenzado y el cable coaxial en casi todo los campos. En estos días lo podemos encontrar en la televisión por cable y la telefonía. En este medio los datos se transmiten mediante una haz confinado de naturaleza óptica, de ahí su nombre, es mucho más caro y difícil de manejar pero sus ventajas sobre los otros medios lo convierten muchas veces en una muy buena elección al momento de observar rendimiento y calidad de transmisión.

Tipos De Adaptadores De Red

Un adaptador o tarjeta de red es el elemento fundamental en la composición de la parte física de una red de área local. Cada adaptador de red es un interface hadware entre la plataforma o sistema infomático y el medio de transmisión físico por el que se transporta la información de un lugar a otro.

El adaptador puede venir incorporado o no con la plataforma hardware del sistema.

Los adaptadores de red de cable que podemos instalar pueden ser de varios tipos y la elección dependerá de nuestras necesidades y de las características de nuestro equipo, pudiendo elegir entre adaptadores PCMCIA, PCI o USB.

- Adaptadores PCMCIA:
En primer lugar veremos los adaptadores de red PCMCIA, estos adaptadores, son casi de uso exclusivo de ordenadores portátiles, que son los que normalmente vienen equipados con este tipo de conector. En la figura podemos apreciar la forma de este dispositivo y la boca o puerto ethernet donde conectaremos el cable con terminador RJ45.

- Adaptadores USB:
Para este tipo de conexiones de red no son los más habituales, puede ser usado en cualquier ordenador que disponga de puertos USB, sea sobremesa o portátil. Podemos ver en la fotografía un ejemplo de este adaptador.

Adaptadores Wifi:
Respecto a los adaptadores inalámbricos que podemos instalar, también pueden ser de varios tipos y la elección dependerá de nuestras necesidades y de las características de nuestro equipo, pudiendo elegir entre adaptadores PCMCIA, miniPCI, PCI o USB.

- Adaptadores miniPCI:
Este tipo de adaptador, son los usados habitualmente por los portátiles y los routers inalámbricos, es un pequeño circuito similar a la memoria de los ordenadores portátiles, tal y como podemos ver en la fotografía.

- Adaptadores PCI:
Son dispositivos PCI, similares a las tarjetas de red que hemos visto anteriormente y que llevan una pequeña antena para recepción-emisión de la señal. Su uso esta indicado en ordenadores de sobremesa. Podemos apreciar en la fotografía su similitud con las tarjetas ethernet que solemos instalar en estos equipos.

Protocolos de Red

Protocolo

Protocolo es un conjunto de reglas usadas por computadoras para comunicarse unas con otras a través de una red.

Capas Conceptuales:

Capa de aplicación.
Es el nivel mas alto, los usuarios llaman a una aplicación que acceda servicios disponibles a través de la red de redes TCP/IP. Una aplicación interactúa con uno de los protocolos de nivel de transporte para enviar o recibir datos. El programa de aplicación pasa los datos en la forma requerida hacia el nivel de transporte para su entrega.

Capa de transporte.
La principal tarea de la capa de transporte es proporcionar la comunicación entre un programa de aplicación y otro. Este tipo de comunicación se conoce frecuentemente como comunicación punto a punto. La capa de transporte regula el flujo de información. Puede también proporcionar un transporte confiable, asegurando que los datos lleguen sin errores y en secuencia.

Capa Internet.
La capa Internet maneja la comunicación de una máquina a otra. Ésta acepta una solicitud para enviar un paquete desde la capa de transporte, junto con una identificación de la máquina, hacia la que se debe enviar el paquete. La capa Internet también maneja la entrada de datagramas, verifica su validez y utiliza un algoritmo de ruteo para decidir si el datagrama debe procesarse de manera local o debe ser transmitido.

Capa de interfaz de red.
El software TCP/IP de nivel inferior consta de una capa de interfaz de red responsable de aceptar los datagramas IP y transmitirlos hacia una red específica. Una interfaz de red puede consistir en un dispositivo controlador.

Ejemplos de protocolos de red
Capa 1: Nivel físico Cable coaxial o UTP categoría 5, categoria 5e, categoria 6, categoria 6a Cable de fibra óptica, Cable de par trenzado, Microondas, Radio, RS-232.
Capa 2: Nivel de enlace de datos Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, FDDI, ATM, HDLC.,cdp
Capa 3: Nivel de red ARP, RARP, IP (IPv4, IPv6), X.25, ICMP, IGMP, NetBEUI, IPX, Appletalk. Capa 4: Nivel de transporte TCP, UDP, SPX.
Capa 5: Nivel de sesión NetBIOS, RPC, SSL.
Capa 6: Nivel de presentación ASN.1.
Capa 7: Nivel de aplicación SNMP, SMTP, NNTP, FTP, SSH, HTTP, SMB/CIFS, NFS, Telnet, IRC, POP3, IMAP, LDAP.

Examinar Nuevas Tecnologias y Topologias

EXAMINAR NUEVAS TECNOLOGIAS (INALÁMBRICAS, TELEFÓNICAS, PLC, ETC) TECNOLOGÍA INALÁMBRICA

Las redes inalámbricas se han desarrollado muy rápidamente al calor de estas nuevas necesidades, sirven tan sólo para conectar un par de ordenadores a Internet, sin tener que tirar cable a dos habitaciones.

WIFI
Las redes inalámbricas implican que todos los aparatos que se vayan a conectar deben tener su propio receptor Wi-Fi, las necesidades actuales de comunicación exigen el uso de conexiones inalámbricas para facilitar el trabajo de cualquier empresa.

TECNOLOGÍAS TELEFÓNICAS
La Red Telefónica es una red de comunicación diseñada primordialmente para la transmisión de voz, Se trata de la red telefónica clásica, en la que los terminales telefónicos (teléfonos) se comunican con una central de conmutación a través de un solo canal compartido por la señal del micrófono y del auricular

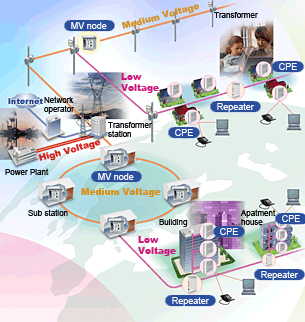

TECNOLOGÍAS PLC
La red de suministro eléctrico no ha sido concebida para el transporte de señales de alta frecuencia El principal desafío de las PLC es "conseguir" un ancho de banda con un bajo nivel de emisión, donde la energía eléctrica de transmisión se limite en la línea eléctrica, o un tratamiento de la señal con las mejores prestaciones posibles para superar esta restricción en los niveles de emisión

Topologias

La definición de topología está compuesta por dos partes, la topología física, que es la disposición real de los cables y la topología lógica, que define la forma en que los hosts acceden a los medios.

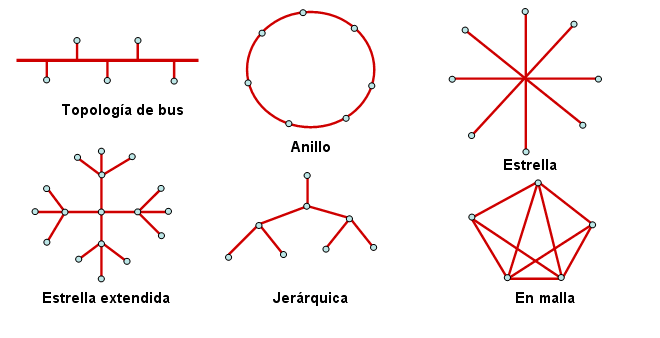

Topología Física

La topología de bus
utiliza un único segmento backbone al que todos los hosts se conectan de forma directa.
Ventajas de la Topología Linear Bus:
Esta topología es bien simple y fácil de arreglar.
Desventajas de la Topología Linear Bus:
La red linear Bus es conocida como una topología pasiva porque las computadoras no regeneran la señal.
Esto hace la red vulnerable a la atenuación, ya que pierde señal.

La topología de anillo
conecta un host con el siguiente y al último host con el primero. Esto crea un anillo físico de cable.
Ventajas:
Esta topología permite aumentar o disminuir el número de estaciones sin dificultad.
Desventajas:
Una falla en cualquier parte deja bloqueada a toda la red.

La topología en estrella
conecta todos los cables con un punto central de concentración.
Ventajas:
Presenta buena flexibilidad para incrementar el numero de equipos conectados a la red.
Desventajas:
No es adecuada para grandes instalaciones, debido a la cantidad de cable que deben agruparse en el controlador central.

La topología en estrella extendida
esta topología enlaza estrellas individuales enlazando los hubs/switches.
La ventaja de esto es que el cableado es más corto y limita la cantidad de dispositivos que se deben interconectar con cualquier nodo central.


La topología jerárquica
se desarrolla en lugar de enlazar los hubs/switches, el sistema se enlaza con un computador que controla el tráfico de la topología.
ventajas:
destacan la facilidad para cubrir áreas extensas.
desventajas:
destacan la posibilidad de cuellos de botella en un nodo jerárquico por el que pase un tráfico elevado

La topología en malla
se utiliza cuando no puede existir absolutamente ninguna interrupción en las comunicaciones
Ventajas:
No puede existir absolutamente ninguna interrupción en las comunicaciones.
Desventajas:
Esta red es costosa de instalar ya que requiere de mucho cable.


Topología Lógica

La topología lógica de una red es la forma en que los hosts se comunican a través del medio. Los dos tipos más comunes de topologías lógicas son broadcast y transmisión de tokens.

La topología de broadcast
simplemente significa que cada host envía sus datos hacia todos los demás hosts del medio de red.

El transmisión de tokens
controla el acceso a la red al transmitir un token electrónico de forma secuencial a cada host.

Modos de transmisión de datos

Transmisión analogica

La transmisión analógica que datos consiste en el envío de información en forma de ondas, a través de un medio de transmisión físico. Por este motivo, la transmisión analógica es generalmente denominada transmisión de modulación de la onda portadora. Se definen tres tipos de transmisión analógica, según cuál sea el parámetro de la onda portadora que varía:

• Transmisión por modulación de la amplitud de la onda portadora
• Transmisión a través de la modulación de frecuencia de la onda portadora
• Transmisión por modulación de la fase de la onda portadora

Este tipo de transmisión se refiere a un esquema en el que los datos que serán transmitidos ya están en formato analógico.

Transmisión analógica de datos digitales

La transmisión digital consiste en el envío de información a través de medios de comunicaciones físicos en forma de señales digitales. Por lo tanto, las señales analógicas deben ser digitalizadas antes de ser transmitidas. Sin embargo, como la información digital no puede ser enviada en forma de 0 y 1, debe ser codificada en la forma de una señal con dos estados, por ejemplo:
• dos niveles de voltaje con respecto a la conexión a tierra
• la diferencia de voltaje entre dos cables
• la presencia/ausencia de corriente en un cable
• la presencia/ausencia de luz

Esta transformación de información binaria en una señal con dos estados se realiza a través de un DCE, también conocido como decodificador de la banda base: es el origen del nombre transmisión de la banda base que designa a la transmisión digital...
Para representar la informacion digital se usan las siguientes codificaciones:
Codificación NRZ
Codificación NRZI
Codificación Manchester
Codificación retrasada (de Miller)
Codificación bipolar

Banda ancha por cable

El cable de banda ancha normalmente mueve señales analógicas, posibilitando la transmisión de gran cantidad de información por varias frecuencias, y su uso más común es la televisión por cable. Los sistemas modernos de cable usan cables coaxiales y de fibra óptica de forma simultánea para transmitir. Son los llamados sistemas híbridos fibra óptica/coaxial. Como medio de transmisión, la fibra óptica tiene muchas ventajas sobre el cable coaxial. Tiene más ancho de banda, es más inmune al ruido, y atenúa las señales mucho menos que el coaxial.

Transmicion sincrona y asincrona

Transmisión síncrona

La Transmisión síncrona es una técnica que consiste en el envío de una trama de datos (conjunto de caracteres) que configura un bloque de información comenzando con un conjunto de bits de sincronismo (SYN) y terminando con otro conjunto de bits de final de bloque (ETB). Dicha transmisión se realiza con un ritmo que se genera centralizadamente en la red y es el mismo para el emisor como para el receptor. La información se transmite entre dos grupos, denominados delimitadores (8 bits).

Transmisión asíncrona

La transmisión asíncrona se da lugar cuando el proceso de sincronización entre emisor y receptor se realiza en cada palabra de código transmitido. Esta sincronización se lleva a cabo a través de unos bits especiales que definen el entorno de cada código

Transmicion de Datos de una Red

Ventajas y Aplicaciones de una Red

Una red de computadoras ofrece un sin numero de ventajas tanto para el aspecto personal como el empresarial, una de ellas seria la capacidad que tiene una red para conectar sistemas de computo entre si logrando el intercambio de diferentes tipos de datos e información entre ellas.

La principal aplicación de las redes de computo seria la de intercambio de información y datos.

Sistemas Operativos

Sistema Operativo de Red

Un sistema operativo de red (Network Operating System) es un componente software de una computadora que tiene como objetivo coordinar y manejar las actividades de los recursos del ordenador en una red de equipos. Consiste en un software que posibilita la comunicación de un sistema informático con otros equipos en el ámbito de una red.

Sistema Operativo local

Un red de área local, red local o LAN (del inglés Local Area Network) es la interconexión de varios ordenadores y periféricos. Su extensión está limitada físicamente a un edificio o a un entorno de 200 metros o con repetidores podríamos llegar a la distancia de un campo de 1 kilómetro. Su aplicación más extendida es la interconexión de ordenadores personales y estaciones de trabajo en oficinas, fábricas, etc., para compartir recursos e intercambiar datos y aplicaciones. En definitiva, permite que dos o más máquinas se comuniquen.

Evolución
Las primeras redes fueron de tiempo compartido las mismas que utilizaban mainframes y terminales conectadas. Dichos entornos se implementaban con la SNA (Arquitectura de Sistemas de Redes) de IBM y la arquitectura de red Digital. Netware dominaba el campo de las Lan de los ordenadores personales desde antes de su introducción en 1983 hasta mediados de los años 1990, cuando Microsoft introdujo Windows NT Advance Server y Windows for Workgroups.

Características importantes
• Tecnología broadcast (difusión) con el medio de transmisión compartido.
• Capacidad de transmisión comprendida entre 1 Mbps y 1 Gbps.
• Extensión máxima no superior a 3 km (una FDDI puede llegar a 200 km)
• Uso de un medio de comunicación privado

Topología de la red

Topologías físicas
• Una topología de bus circular usa un solo cable backbone que debe terminarse en ambos extremos. Todos los hosts se conectan directamente a este backbone.
• La topología de anillo conecta un host con el siguiente y al último host con el primero. Esto crea un anillo físico de cable.
• La topología en estrella conecta todos los cables con un punto central de concentración.
Topologías lógicas
• La topología broadcast simplemente significa que cada host envía sus datos hacia todos los demás hosts del medio de red.
• La topología transmisión de tokens controla el acceso a la red mediante la transmisión de un token electrónico a cada host de forma secuencial.

Tipos
La oferta de redes de área local es muy amplia, existiendo soluciones casi para cualquier circunstancia. Podemos seleccionar el tipo de cable, la topología e incluso el tipo de transmisión que más se adapte a nuestras necesidades. Sin embargo, de toda esta oferta las soluciones más extendidas son tres: Ethernet, Token Ring y Arcnet.

Software de Red

Las redes, al igual las PC, requieren software que permita al usuario una interacción más simple para su configuración, administración y mantenimiento. Asimismo, los administradores responsable de su operación pueden lograr que los diferentes dispositivos que conviven en una red funcionen sin contratiempos y, en case de fallas, tener la información necesaria en tiempo real para corregir el problema.

El software de redes se puede dividir en dos grandes ramas: los sistemas operativos (SO) y las aplicaciones para administración. Existen plataformas de redes, con las que es posible establecer comunicación entre toda la infraestructura interconectada, así como brindar estabilidad en su funcionamiento.
Otro tipo de software para redes son las aplicaciones de gestión, las cueles ofrecen diversas tareas orientadas a mantener un óptimo rendimiento durante el mayor tiempo posible como monitoreo, topología, mapeo y automatización.
La tarea principal de los SO de red es brindar un puente de comunicación ademas pueden incorporar diferentes aplicaciones para control de acceso, administración de los recursos de red, descubrimiento de dispositivos y conocer su forma de comunicación. Estas aplicaciones son conocidas como software de gestión de redes.

Tipos de software de red mas comunes

Aplicaciones de gestión
Este tipo de software se integra con los SO de red ampliando las funciones de administración de los recursos de red.
Software libre para gestión de redes
Una de las ventajas de emplear aplicaciones de código abierto para red es el bajo costo que ello implica, además de que no limita al administrador a usar únicamente las soluciones de una sola empresa. En general los software de red son programas informaticos diseñados para el control y uso de una red.

Elementos de una Red 3

Concentrador

Un concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos. Un concentrador funciona repitiendo cada paquete de datos en cada uno de los puertos con los que cuenta, excepto en el que ha recibido el paquete, de forma que todos los puntos tienen acceso a los datos.

Enrutador

El enrutador (calco del inglés router), direccionador, ruteador o encaminador es un dispositivo de hardware para interconexión de red de ordenadores que opera en la capa tres (nivel de red). Un router es un dispositivo para la interconexión de redes informáticas que permite asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos.

Modem

Un módem es un dispositivo que sirve para enviar una señal llamada portadora mediante otra señal de entrada llamada moduladora.

Bridges

Un puente o bridge es un dispositivo de interconexión de redes de ordenadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Este interconecta dos segmentos de red (o divide una red en segmentos) haciendo el pasaje de datos de una red hacia otra, con base en la dirección física de destino de cada paquete. Un bridge conecta dos segmentos de red como una sola red usando el mismo protocolo de establecimiento de red.

Puertos inalámbricos

En la informática, un puerto es una forma genérica de denominar a una interfaz a través de la cual los diferentes tipos de datos se pueden enviar y recibir. Dicha interfaz puede ser de tipo físico, o puede ser a nivel de software (por ejemplo, los puertos que permiten la transmisión de datos entre diferentes ordenadores)



Fuentes:
http://es.wikipedia.org/wiki/Concentrador
http://es.wikipedia.org/wiki/Enrutador
http://es.wikipedia.org/wiki/M%C3%B3dem
http://es.wikipedia.org/wiki/Puente_de_red
http://mx.answers.yahoo.com/question/index?qid=20080825101134AAkc6WQ
